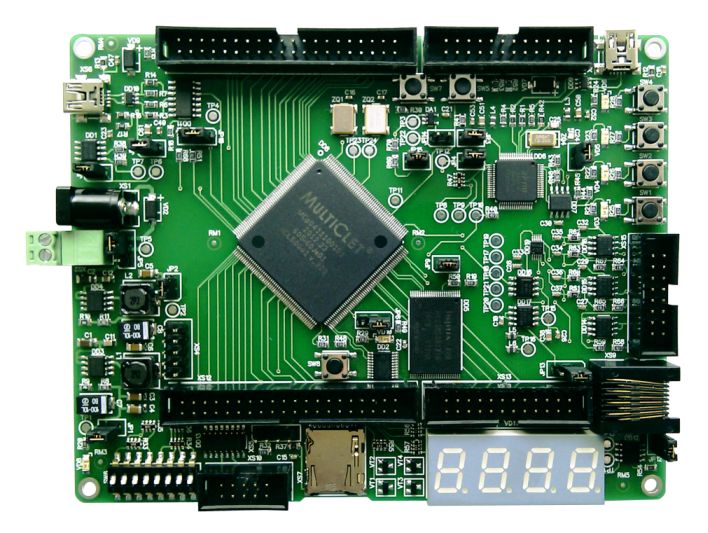

Внешний вид платы LDM-MCp04:

Состав комплекта:
1) LDM-MCp04 Evolution c MCp0411100101 (Multiclet P1)
2) USB-A - mini USB-B кабель
3) ПО и техническая документация на диске
Особенности платы:
Встроенный загрузчик, имеется переход UART-USB, что позволяет загружать образ памяти и получать информацию по UART с помощью одного USB-кабеля. На данной плате просто протестировать работу с micro SD картой. Также на плате имеется семисегментный дисплей. В отличие от HW1-MCp04 на плате отсутствует разъём Ethernet.
Состав платы:

• Тактовый генератор: 80 Мгц
• Габариты: 140х110х15 мм
• Корпус процессора: QFP-208
• Кол-во линий ввода/вывода: 104
• Напряжение питания: +9...12 V
• DC/DC преобразователи: 3.3 / 1.8 V
• Встроенный программатор на базе FTDI
• АЦП: 12 бит, 4 канала (на плате)
• ЦАП: 12 бит, 2 канала (на плате)
• FLASH память: 128 КБ
• SRAM память: 128 КБ
• NAND память: 64 МБ
• EEPROM память: 64 КБ
• 4 пользовательских светодиода и 4 кнопки
• разъем для micro SD
• 8 переключателей
• 4-значный семисегментный LED
• 7 силовых каналов 0.5 А х 50 В

Интерфейсы платы: 4 х UART, 2 х I2C, I2S, Ethernet (МАС) 10/100 (на плате не установлен разъём), 3 х SPI, UART-USB (UART 3, JTAG порт), RS485, USB 1.1
Стоимость: 6500 руб (на 22.12.2014)
Сфера применения:
Отладочный комплект предназначен для ознакомления с процессором Multiclet P1 и отладки устройств на базе мультиклеточного процессора,
а также для создания лабораторного стенда для научно-исследовательских и практических работ.
Эта многофункциональная плата может использоваться в системах управления промышленными и бытовыми устройствами.
Примеры сферы применения:

• GPS приемник, устройство управления процессами
• приемник информации с акселлерометра, гироскопа, магнетометра
• высотомер
• дальномер
• измеритель
• обработчик сигналов
• сопроцессор для вычислений
• анализатор показателей качества сети электроэнергии
• устройство управления двигателем
• детектор
• устройство логгирования и индикации
