Обзор работы со стеком

Стек необходим прежде всего для взаимодействия Си компилятора и ассемблера: передача аргументов функций,
передача параметров, сохранение значений возврата в функцию, возврата в Си результатов и т.п.

Стек в мультиклеточном процессоре организован при помощи индексных регистров 38,39.
Регистр 38 имеет имя BP (база стека), регистр 39 называется SP.

Стек растёт от конца памяти данных и структурируется по кадрам. Один кадр состоит из группы элементов, находящихся
между SP и BP (между вершиной и базой стека). Один элемент кадра является 32-х битной ячейкой памяти.
Рассмотрим структуру стека при вызове на Си ассемблерной функции типа void, которая не возвращает результат и
имеет два аргумента, например void MDIO_WR(int phy_addr, int reg_num):

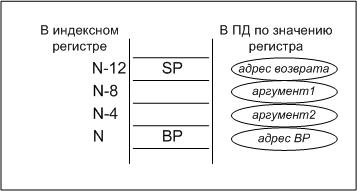

Рис 1. Структура стека функции void

Адрес возврата - адрес для возвращения обратно в Си программу
Аргумент1 - значение переменной phy_addr
Аргумент2 - значение переменной reg_num
Адрес BP - значение адреса, по которому располагалась база предыдущего кадра

Вершина стека (SP) находится на 3 позиции выше базы стека (BP).

Для функции типа int, которая возвращает результат структура кадра немного изменится(появится поле для возвращаемого значения).
Например, рассмотрим следующую функцию int MDIO_RD(int phy_addr, int reg_num):

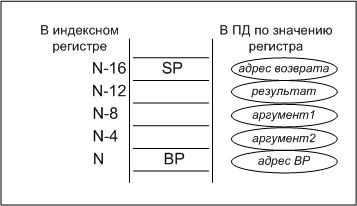

Рис 1. Структура стека функции int

Адрес возврата - адрес для возвращения обратно в Си программу
Результат - значение возвращаемое функцией в Си
Аргумент1 - значение переменной phy_addr
Аргумент2 - значение переменной reg_num
Адрес BP - значение адреса, по которому располагалась база предыдущего кадра

Вершина стека (SP) находится на 4 позиции выше базы стека (BP).
