Внешняя память

Краткие характеристики:
- поддерживается работа с памятью типа: PROM, SRAM, SDRAM;
- автоматическая регенерация SDRAM;
- внешняя шина данных до 32 бит;
- работа с устройствами ввода/вывода (I/O);

Контроллер может управлять 2-мя банками PROM, одним банком I/O, 4-мя банками
SRAM и двумя банками SDRAM.

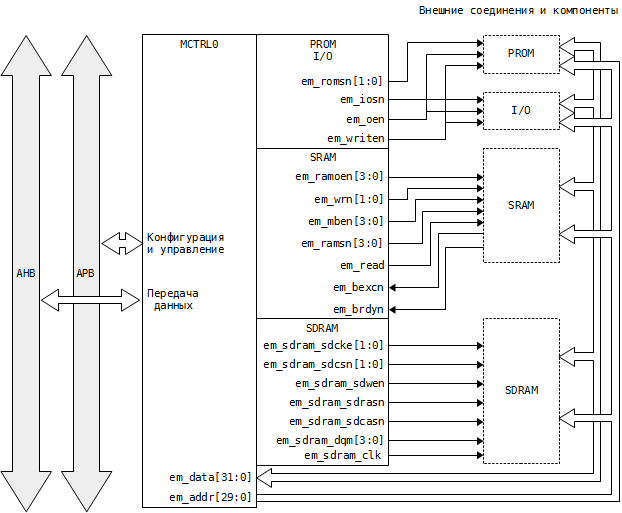

Рис 1. Общая схема контроллера внешней памяти


Рис 2. Подключение PROM, SRAM памяти 8 бит

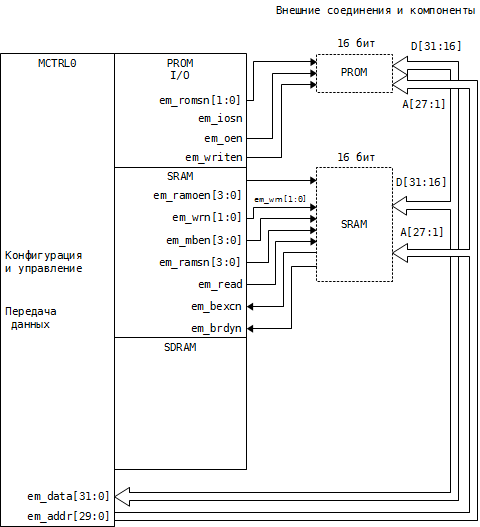

Рис 3. Подключение PROM, SRAM памяти 16 бит

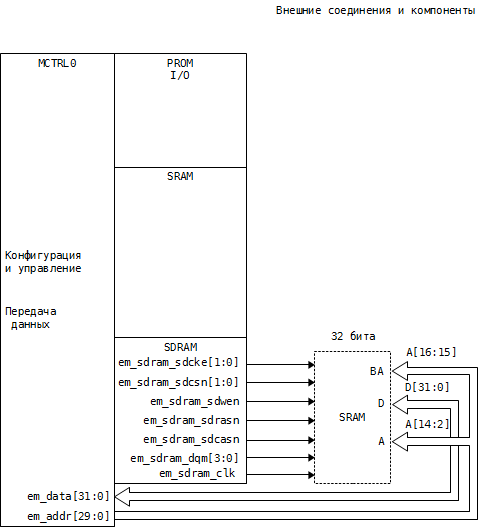

Рис 4. Подключение SDRAM памяти
